CRD系列气动快关阀控制箱
控制箱内压缩空气设计压力为1.0MPa，正常工作压力为0.5-0.7MPa。
控制箱有不同路数的气源，可分别对不同场合的快关阀进行遥控。
Design pressure of the compressed air system in control box is 1.OMPa, and its normal working pressure is0.5~0.7MPa.
Control box has gas source of different lines, which can respectively control quick-close valves of different occa-sion.
结构形式

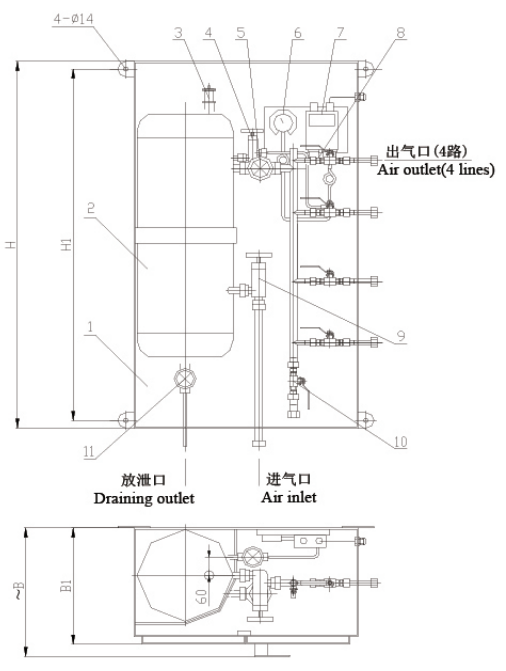

整体式IntegralType
1、箱体Tank
2、空气瓶Airbottle
3、安全阀 Safetyvalve
4、压力表阀 Pressure meter valve
5、截止止回阀 Stop-checkvalve
6、压力表 Pressure meter
7、压力控制器 Pressure controller
8、工 Working valve
9、截止止回阀Stop-checkvalve
10、卸荷阀 Unloading valve
11、截止Stopvalve

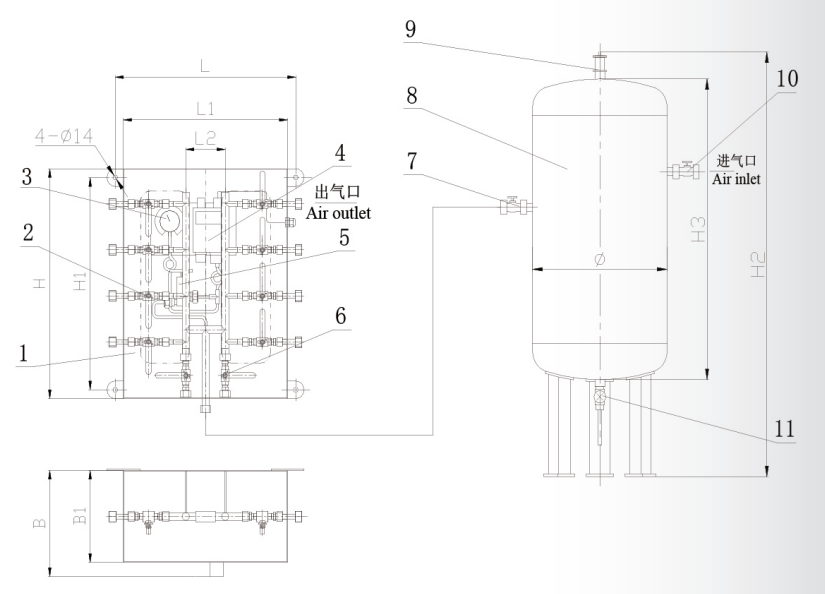

分离式 Split Type
1、箱体Tank
2、工作 Working valve
3、压力表Pressure meter
4、压力控制器 Pressure controller
5、压力表阀 Pressure meter valve
6、卸荷阀 Unloading valve
7、截止止回阀 Stop-checkvalve
8、空气瓶 Airbottle
9、安全阀 Safetyvalve
10、截止止回阀 Stop-checkvalve
11、截止阀Stopvalve

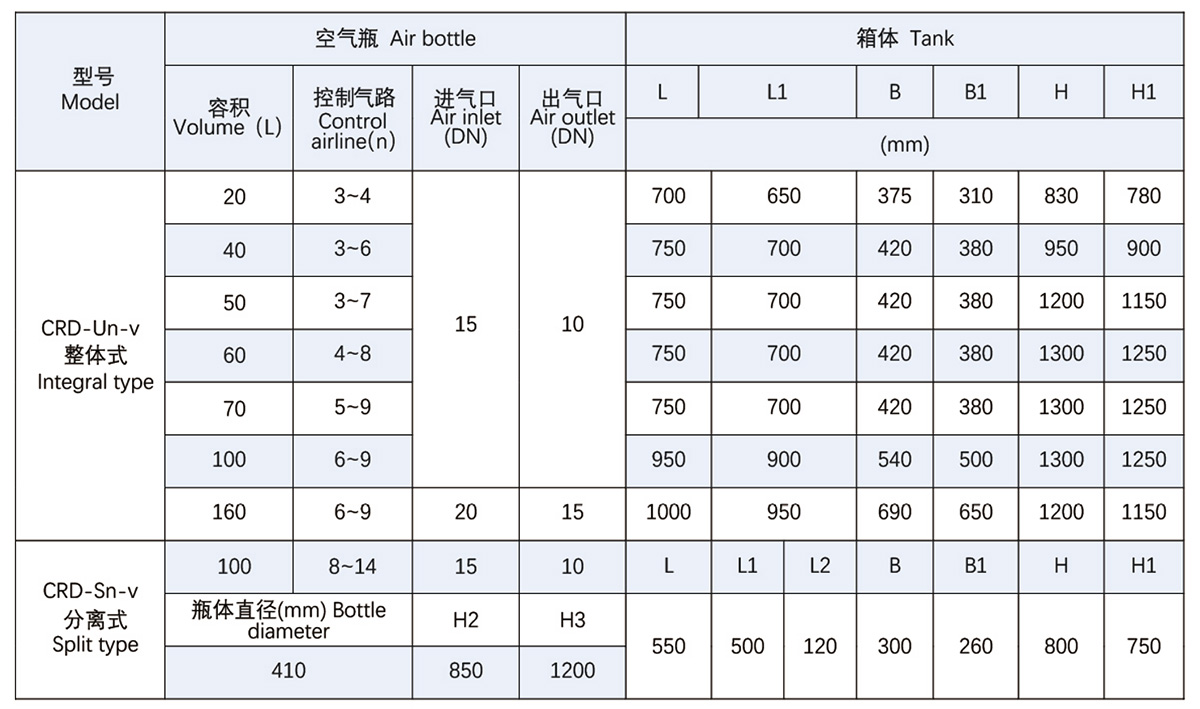

技术参数
